Управление образами, ISO-дистрибутивами и vLAN #48

Руководство по использованию портала управления услугой «Виртуальная инфраструктура» cp.oblakoteka.ru
Часть II.

Управление собственными ISO в библиотеке образов

Библиотека портала «Облакотека» уже имеет определенный набор ISO образов. Этот список можно посмотреть в настройках виртуальной машины, в разделе «Виртуальный DVD»
Если нужный Вам образ в списке отсутствует, тогда Вы можете закачать его по FTP. Закачка собственного образа диска ISO возможна с помощью любой программы FTP-клиента. Например, «Far Manager», «Total Commander», «Filezilla» и т.д. Приведу пример с использованием программы «Filezilla». Ее можно скачать с официального сайта filezilla.ru, она бесплатная и достаточно проста в эксплуатации.
Например, Вам нужно закачать образ «Windows 7 Pro 32bit» в наше облако чтобы потом на одну из ВМ установить эту операционную систему. Параметры для подключения к FTP увидите в панели управления на Вашей страничке. Выглядят они так:
Создаем в «Filezilla» новое подключение: 1. Нажимаем кнопку №1, далее в появившемся окне копку «Новый сайт», в поле №3 вводите название записи (произвольно):
Окно с параметрами сайта станет активным. Теперь по пунктам:
  1. Вводите название сайта — произвольное, но чтобы было понятно в дальнейшем использовании;
  2. Адрес сервера для подключения по FTP — он есть в панели управления, но в нашем случае будем использовать ftp.oblakoteka.ru
  3. Тип авторизации или тип входа — выбирайте «Учетная запись» и ниже по порядку вводите имя пользователя, пароль и название учетной записи (произвольно).
Нажимаете кнопку «Соединиться», все введенные Вами параметры сохраняются и программа подключается к серверу FTP.
На сервере будут доступны три папки: FTPData, StoredVMs и VMMData. Для нашей задачи используется папка VMMData, в нее и нужно загрузить образа диска. Открываем эту папку, находим на левой панели в папке нужный нам образ диска, жмем на него правой кнопкой и выбираем пункт «Закачать на сервер»
В самом нижнем окне появится статус процесса закачки. После завершения загрузки переходим в WEB-портал управления облаком и выбираем ВМ, в которую нужно смонтировать необходимый диск с ISO образом и нажимаем кнопку «Изменить»:
В окне изменения параметров виртуальной машины находим поле «Виртуальный DVD», в нем находите кнопку «Обновить список» и после этого в выпадающем списке появиться название образа диска который вы загрузили.

2.Создание и использование vLAN

В «Облакотеке» для объединения ВМ в локальную сеть используется функция «Виртуальные сети (vLAN)». Вы можете использовать эту возможность для построения своей «внутренней/серой» IP сети , объединить «внутренние» ВМ с помощью неё. А выход в интернет, например, сделать через ВМ которая будет как gateway для Вашей внутренней сети. Эта ВМ должна будет иметь два сетевых интерфейса (один в интернет, другой во «внутренную» сеть).
Виртуальная сеть может быть любого размера, поэтому при ее создании следует учитывать, сколько машин будет в этой сети (размерность TCP\IP сети). Вы можете создать несколько «Виртуальных сетей» (кол-во зависит от тарифного плана).

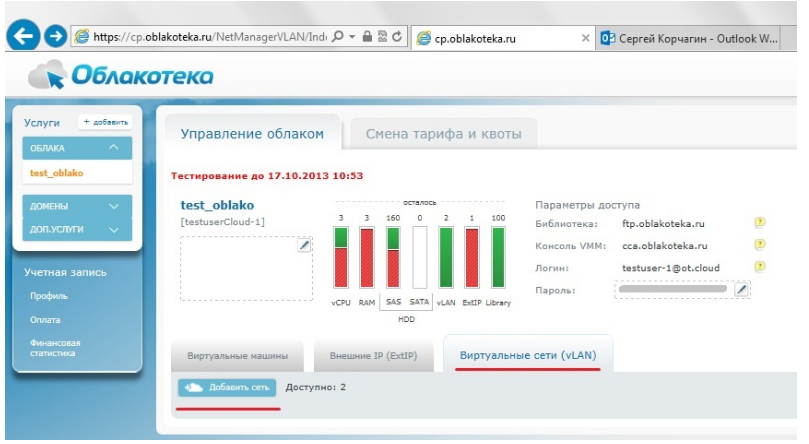

Для создания «виртуальной сети» надо: на вкладке «Управление облаком» перейти в закладку «Виртуальные сети (vLAN)» и нажать кнопку «Добавить сеть»

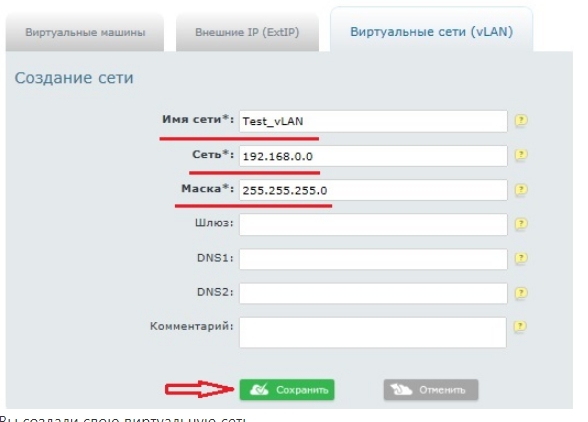

В открывшемся окне нужно обязательно заполнить три первых поля, выделенных на рисунке:  «Имя сети» - название вашей vLAN (описательное имя), «Сеть» - IP-адресация Вашей виртуальной сети, последнее значение обязательно 0, «Маска» - IP-маска виртуально сети. И наживаете кнопку «Сохранить».
Вы создали свою виртуальную сеть.

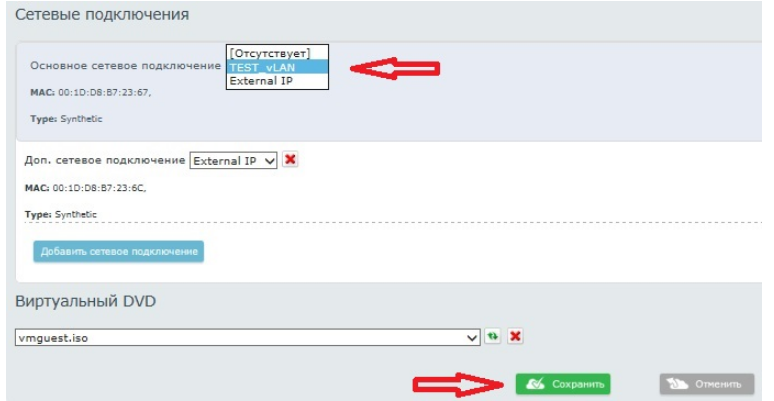

Для того чтобы подключить ВМ к «внутренней сети» нужно перейти в настройки ВМ и добавить сетевое подключение с именем той vLAN сети которую вы создали. После этого надо вручную зайти на эту ВМ и прописать ей настройки TCP\IP (IP адрес, маску, шлюз, DNS сервера если нужно).Если в ВМ несколько сетевых адаптеров, то различать их можно по MAC адресу указанному в свойствах ВМ на портале.
Вы можете справочно хранить информацию о соответствии IP из «внутренней сети» и ВМ. Для этого: переходим в окно «Виртуальные сети (vLAN)» и нажимаем кнопку «Назначить адрес»:

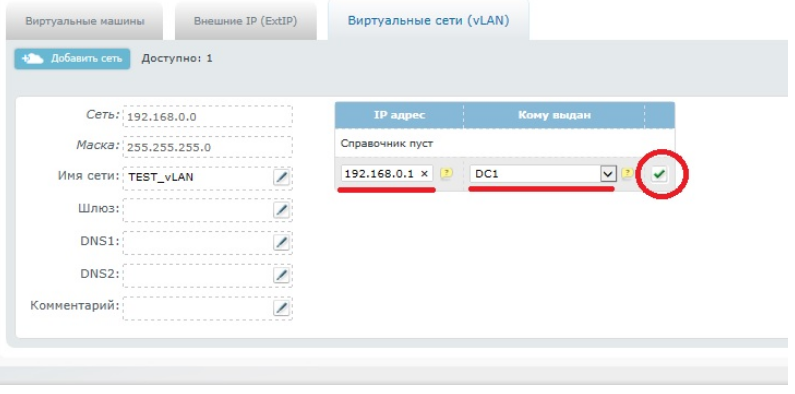

В открывшемся окне Вам нужно будет ввести IP адрес и выбрать из списка имя той ВМ которой  этот адрес соответствует. Чтобы сохранить параметры нажимаем галку.

ВАЖНО. Эта информация только справочная, т.е. служит для удобства определения соответствия IP к ВМ в Вашей виртуальной сети. Если Вы не будете поддерживать этот справочник в актуальном состоянии, то он не будет соответствовать реальному распределению IP адресов в Вашей Виртуальной сети.
